| 产品特性：液体流量表 | 是否进口：否 | 产地：青岛万安 |
| 加工定制：否 | 品牌：青岛万安 | 型号：LWGY-20 |
| 类型：叶轮式流量计 | 测量范围：1-5000m3/h | 精度等级：0.5 |
| 公称通径：4-300mm | 适用介质：液体流量计，柴油汽油流量表，液体计量表 | 工作压力：1.6MPa |
| 工作温度：120℃ | 规格：合格 | 信号：4-20Ma |
| 材质：304不锈钢 | 连接方式：法兰螺纹卡箍 | 通讯：485 |

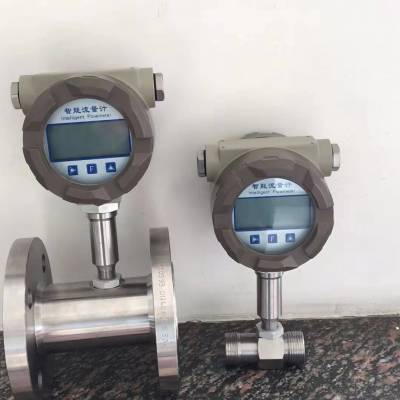

液体涡轮流量计
产品特点
，一般可达±1%R、±0.5%R，***型可达±0.2%R；
重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的***度， 在贸易结算中是优先选用的流量计；
输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3～4kHz），信号分辨力强；
范围度款，中大口径可达1:20，小口径为1:10；
结构紧凑轻巧，安装维护方便，流通能力大；
适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
***型传感器类型多，可根据用户特殊需要设计为各类***型传感器，例如低温型、双向型、井下型、混砂***型等;
可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
技术参数
执行标准 | 涡轮流量传感器（JB/T9246-1999） |
仪表口径（mm）及连接方式 | 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接 |
精度等级 | ±1%R、±0.5%R、±0.2%R（需***） |
量程比 | 1:10；1:15；1:20 |
传感器材质 | 304不锈钢、316（L）不锈钢等 |
使用条件 | 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ |
信号输出功能 | 脉冲信号、4～20mA信号 |
通讯输出功能 | RS485通讯、HART协议等 |
工作电源 | 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。 |
信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5 |
防爆等级 | ExiaIICT4或ExdIIBT6 |
防护等级 | IP65或更高（可订制） |
测量范围及工作压力
仪表口径 （mm） | 正常流量范围 （m3/h） | 扩展流量范围 （m3/h） | 默认安装方式及耐压等级 | 可选安装方式及默认耐压等级 | ***耐压等级 （MPa） |
DN4 | 0.04～0.25 | 0.04～0.4 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN6 | 0.1～0.6 | 0.06～0.6 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN10 | 0.2～1.2 | 0.15～1.5 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN15 | 0.6～6 | 0.4～8 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN20 | 0.8～8 | 0.45～9 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN25 | 1～10 | 0.5～10 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN32 | 1.5～15 | 0.8～15 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN40 | 2～20 | 1～20 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN50 | 4～40 | 2～40 | 法兰安装、2.5Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN65 | 7～70 | 4～70 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN80 | 10～100 | 5～100 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN100 | 20～200 | 10～200 | 法兰安装、1.6Mpa | 4.0、6.3、12、16、25 | |
DN125 | 25～250 | 13～250 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN150 | 30～300 | 15～300 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN200 | 80～800 | 40～800 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 |
